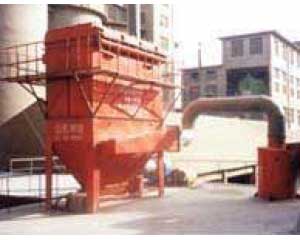

MC-Ⅱ型脉冲袋式除尘器

一、概述：
　　MC—Ⅱ型脉冲袋式除尘器是在MC—Ⅰ型的基础上，改进的新型**脉冲袋式除尘器。为了进一步完善MC—Ⅰ型脉冲袋式除尘器，将原图进行了修改，改后的MC—Ⅱ型脉冲袋式除尘器保留了MC—Ⅰ型的净化、处体能力大、性能稳定、操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气源压力低的问题。
　　MC—Ⅱ型脉冲袋式除尘器，在原Ⅰ型的基础上有了很大改进，在结构上比较合理，喷吹压力较低，清灰效果好，维修工作量小，是目前较理想的脉冲袋式除尘器。
二、MC—Ⅱ型脉冲袋式除尘器的特点和结构原理：
　　(一)特点：
　　1.MC—Ⅱ型脉冲袋式除尘器在保留了原MC—Ⅰ型除尘器优点的基础上，采用了低阻力的QMF—20P型脉冲阀，使除尘器的控制系统和过滤袋等的寿命比MC—Ⅰ型延长一倍以上，减少了维修工作量。
　　2.清灰用压缩空气从原来的5—7公斤/厘米2压力，降到现在的3公斤/厘米2压力，但清灰效果仍可达到5—7公斤/厘米2压力的效果，从而扩大了使用范围。
　　3.由于结构上的改进，增强了设备的严密性，漏风量能够低于10%，进一步提高了产品。
　　4.改革了揭盖装置，滤袋固定方法，为设备检修和维护了劳动条件。
　　5.喷吹装置增加了防护罩，盖板结构采用了防雨措施，使除尘器在露天放置不需另设防雨棚，减少了建设投资。
　　6.清灰部分原来搅龙去掉，装置了YJD系列型自动回转排灰阀组合关风器。扩大了清灰使用效果，减少了维修，封密严排灰快。
　　(二)　结构原理：
　　MC—Ⅱ型脉冲袋式除尘器的基本结构如图1所示，它主要由五部分组成。
　　1.上箱体：由可掀起的盖板和出风口组成；
　　2.中箱体：由多孔板、滤袋装置和文氏管组成；
　　3.下箱体：由进风口、灰斗和检查门组成；
　　4.排灰系统：由减速装置和输灰、排灰装置组成；
　　5.喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成；
　　6.控制仪表采用JMK—2型脉冲控制仪，WMK脉冲无触点控制仪。
