    • 手动插板阀(方口)

  • 技术咨询　Telephone counseling
    15132770992
  • 我要订购　Ordering
    15132779991
    • 　产品详细参数: 点击:次



    手动插板阀具有以下优点：
    　　1． 流体阻力小，其阻力系数与同长度的管段相等。
    　　2． 结构简单、体积小、重量轻。
    　　3． 紧密，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
    　　4． 操作方便，开闭，从全开到全关只要旋转90°，便于远距离的控制。
    　　5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸**换都比较方便。
    　　6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
    　　7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

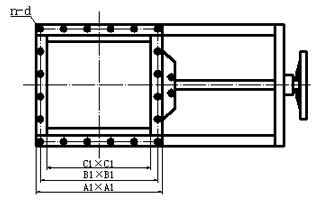

    结构说明:

    主要技术参数：



    类别（Sort） A B C A1×A1 B1×B1 C1×C1 H H1 ℃ L N-φ 压力（Pressure）
    单向
    （Mono-Directional）    		 φ300 φ260 φ200 306×306 250×250 200×200 180 100 ≤150 720 8-φ13 0.1
    φ320 φ280 φ220 326×326 270×270 220×220 180 100 760 8-φ15
    φ340 φ300 φ240 346×346 290×290 240×240 180 100 800 8-φ15
    φ360 φ320 φ260 366×366 310×310 260×260 200 120 840 8-φ18
    φ380 φ340 φ280 386×386 330×330 280×280 200 120 880 8-φ18
    φ400 φ360 φ300 406×406 350×350 300×300 200 120 920 8-φ18
    φ420 φ380 φ320 426×426 370×370 320×320 200 120 960 8-φ18
    φ440 φ400 φ340 446×446 390×390 340×340 200 120 1000 8-φ18
    φ500 φ460 φ400 516×516 450×450 400×400 220 140 1120 8-φ18
    φ540 φ500 φ440 556×556 490×490 440×440 220 140 1200 8-φ18
    φ610 φ560 φ480 596×596 550×550 480×480 220 140 1295 16-φ18
    φ660 φ610 φ500 660×660 610×610 500×500 220 140 1350 16-φ18
    双向
    （Bi-Directional）    		 φ706 φ660 φ600 706×706 660×660 600×600 240 160 1600 16-φ18
    φ820 φ770 φ700 820×20 770×770 700×700 240 160 1800 20-φ18
    φ920 φ870 φ800 920×920 870×870 800×800 270 180 2000 20-φ18
    φ1030 φ975 φ900 1030×1030 975×975 900×900 270 180 2300 24-φ23
    φ1130 φ1074 φ1000 1130×1130 1074×1074 1000×1000 270 180 2550 24-φ23
    说明（Notes）Ⅰ-手轮 Ⅱ-链轮 距地面小于1.7米用手轮，大于1.7米用链轮
    ⅠHand Wheel ⅡChain Wheel the hand wheel is used for less than 1.7m to the ground,and the chain wheel for above 1.7m
