手动插板阀
技术咨询 Telephone counseling15132770992
我要订购 Ordering15132779991
产品详细参数: 点击:次
手动插板阀具有结构紧凑，密封性好，使用寿命长，维护方便等特点，该阀由上下阀体、抽板、不锈钢丝杆、密封件、轴承座、手轮等组成。阀体为铸造件，具有很高的耐温性。 可广泛适用于建材、冶金、矿山、化工、电工等行业粉尘物料流量控制的管道和料斗上及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。

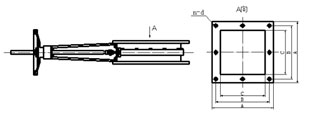

结构说明:
主要技术参数：
| 型号 （Model） |
A | B | C | H | 开 （Open） |
关 (Close) |
工作温度 （Work temperature） |
N-φ | 公称压力（mpa） (Nominal pressure) |
| 200型 | 290 | 250 | 200 | 170 | 950 | 750 | ≤300℃ | φ13×8 | 0.6 |
| 220型 | 310 | 270 | 220 | 170 | 1010 | 790 | φ13×8 | ||
| 240型 | 330 | 290 | 240 | 170 | 1070 | 830 | φ15×8 | ||
| 260型 | 350 | 310 | 260 | 170 | 1130 | 870 | φ15×8 | ||
| 280型 | 380 | 330 | 280 | 170 | 1190 | 910 | φ17×8 | ||
| 300型 | 400 | 350 | 300 | 170 | 1250 | 950 | φ17×8 | ||
| 320型 | 420 | 370 | 320 | 170 | 1310 | 990 | φ17×8 | ||
| 340型 | 440 | 390 | 340 | 170 | 1370 | 1030 | φ17×8 | ||
| 400型 | 500 | 450 | 400 | 170 | 1480 | 1080 | φ17×8 | ||
| 440型 | 540 | 490 | 440 | 200 | 1600 | 1160 | φ17×8 | ||
| 500型 | 660 | 610 | 500 | 200 | 1850 | 1350 | φ17×16 | ||
| 600型 | 730 | 680 | 600 | 250 | 2350 | 1750 | φ17×16 |
