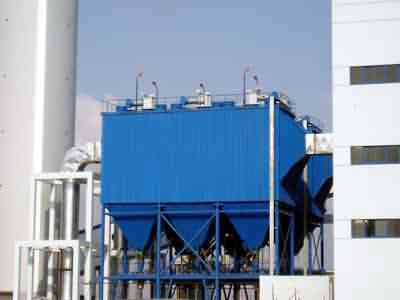

XKD、XWD系列电除尘器

简介
　　1、XKD、XWD系列电除尘器的参数、结构和外型尺寸见附图。
　　2、型号表示意认：
　　例1：（XKD200×3/2）
　　板卧式框架结构的电除尘器，其流通面积200m2三个电场双室结构。
　　技术性能(一)
　　同极间距300mm/400mm
　　电场风速（M/s） 0.9-1.2
　　除尘器承受负压（Pa) -600～0
　　气体允许温度（℃） ≤300
　　设计效率（%） ≥99
　　压力损失（Pa） ≤300
　　漏风率（%） ≤5
　　电场数/室数 3电场/单室～3电场/双室
　　电场长度（M） C型板、波形板
　　阳极振打形式 挠臂锤侧部振打
　　阳极振打形式 芒刺线、鱼骨线、锯齿线
　　阴极线形式 挠臂锤振打
　　阴极振打形式
　　高压电源台数 3～6
　　高压电源参数输出电流（A） 0.1～1.6/0.1～1.3
　　高压电源参数输出电压（V） 60/70
　　电晕电极的类型对静电除尘器的运行指标影响较大，设计制造、安装过程都重视。在应用中对电晕电极的一般要求如下。
　　①有较好的放电性能，即在设计电压下能产生足够的电晕电流，起晕电压低，与收尘电极相匹配，收尘电极上电流密度均匀。直径小或带有**的电晕电极可降低起晕电压，利于　　　电晕放电。如烟气含尘量高，特别是电收尘器入门电场空间电荷限制了电晕电流时，应采用放电性能强的芒刺状电晕电极。
　　②易于清灰，能产生较高的振打加速度，使黏附在电晕电极上的烟尘振打后易于脱落。
　　③机械强度好，在正常条件下不因振打、闪络、电弧放电而断裂。
　　④能，在低温下也具有性。
　　1、电晕电极的形式
　　电晕电极按电晕辉点状态分为有无固定电晕辉点状态两种。
　　(1)无固定电晕辉点的电晕电极　这类电晕电极沿长度方向无突出的**，亦称非芒刺电极，如圆形线、星形线，绞线、螺旋线等。
　　①光圆线。光圆线的放电强度随直径变化，即直径愈小，起晕电压愈低，放电强度愈高。为保持在悬吊时导线垂直和准确的极距，要挂一个2～6kg的重锤。为防止振打过程火花放电时电晕线受到损伤，电晕线不能太细。一般采用直径为1.5～3.8mm镍铬不锈钢或合金钢线，其放电强度与直径成反比，即电晕线直径小，起始电晕电压低，放电。通常采用φ2.5～3mm耐热合金钢(镍铬线、镍锰线等)，制作简单。常采用重锤悬吊式刚性框架式结构，但极线过细时，易断造成短路。
　　②星形线。星形电晕线四面带有尖角，起晕电压低，放电。由于断面积比较大(边长为4mmx 4mm左右)，比较，且容易制作。它也采用管框绷线方式固定。常用φ4～6mm普通钢材经拉扭成麻花形，力学强度较高，不易断。由于四边有较长的尖锐边，起晕电压低，放电均匀，电晕电流较大。多采用框集式结构，适用于含尘浓度低的场合。
　　星形线的常用规格为边宽4mrn×4rnrn，四个棱边为较小半径的弧形，其放电性能和小直径圆线相似，而断面积比2mm的圆线大得多，强度好，可以轧制。湿式静电除尘器和电除雾器使用星形线时应在线外包铅。
　　③螺旋线。螺旋线的特点是安装方便，振打时粉尘容易脱落，放电性能和圆线相似，一般采用弹簧钢制作，螺旋线的直径为2.5mm。一些企业采用的电除尘技术，其电晕电极即为螺旋线。
