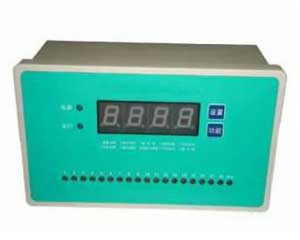

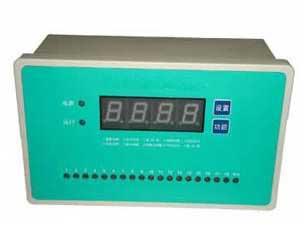

脉冲控制仪

该脉冲控制仪采用了目前比较的WOS数字集成电路，外型美观大方，性能稳定，显著提高了仪器的工作性，并有的抗干扰能力，维修方便等特点，在电路设计上增加了短路自动保护，LED显示电路，**有利于延长使用寿命。
该仪器由直流稳压，脉冲发生器，单稳，数字集成电路，门控，门推动，可控硅输出，数码显示等电路组成。
NE555输出可调的脉冲计数信号和门控信号。计数电路译码和十个门的输出全部由一块MOS数字集成担任。计数输入加有自动清“0”延迟计数，开启电源后，计数从“0”依次输出循环计数。脉冲信号输入到门控电路，去控制门输出的导通时间，同时也控制可控硅的导通时间。
220V交流经降压半波整流后，给可控硅和数码管提供脉冲输出和显示电压。可控硅输出的脉冲电流启动电磁阀去控制除尘设备工作。
