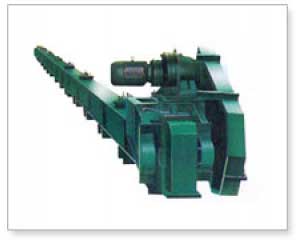

    埋刮板输送机
    埋刮板输送机用途及特点：
    埋刮板输送机是输送粉尘状、小颗粒及小块状等物料的连续运输设备，可以水平、倾斜输送，输送物料时，刮板链条全埋在物料之中。本机具有结构简单，使用，造价低廉，输送距离长，并能输送灼热物料等优点，被广泛应用于建材、化工、冶金、煤炭、矿山、机械等部门。
    （一）MS型埋刮板输送机
    MS型埋刮板输送机主要参数:

    型号 MS16 MS20 MS25 MS32 MS40
    机槽宽度B(毫米) 160 200 250 320 400
    机槽高度h(毫米) 160 200 250 320 360
    刮
    板
    链
    条
    		 链条节距t(毫米) 100 125 160 200 200
    链条形式
    和代号
         		 模锻链 DL10 D12.5 DL16
    滚子链 GL10 GL12.5 GL16
    双板链       BL20 BL20
    刮板形式
    和代号
         		 T型   √ √
    U2型       √
    链条速度
    U(米/分)
         		 0.16 √ √ √
    0.20 √ √ √ √ √
    0.25 √ √ √ √ √
    0.32 √ √ √ √ √
    输出送量Q(米8/时) 11-25 17-39 23-54 48-88 67-124

    电
    动
    机
    功
    率
    (千瓦)




    		 1.5 √ √
    2.2 √ √ √
    3.0 √ √ √
    4.0 √ √ √
    5.5 √ √ √ √ √
    7.5 √ √ √ √ √
    11/50   √ √ √ √
    15/13   √ √ √ √
    18.5/17     √ √ √
    22       √ √
    30       √ √
    37/40         √
    输送机**大长度L0(米) 80 80 80 80 80
    允许倾斜安装角度 00<=a<=150

    （二）MC型埋刮板输送机
    MC型埋刮板输送机主要参数:

    型号 MC16 MC20 MC25 MC32
    垂直段机槽宽度B(毫米) 160 200 250 320
    垂直承载段机槽度高h(毫米) 120 130 160 200
    垂直空载段机槽高度h2(毫米) 130 140 170 215
    刮
    板
    链
    条    		 链条节距t(毫米) 100 125 160 200
    链条型式和
    代号    		 模锻链 DL10 DL12.5 DL16
    滚子链 GL10 GL12.5 GL16
    双板链       BL20
    刮板型式和
    代号    		 V2型 √ √ √
    O型 √ √ √ √
    O型       √
    链条速度V(米/秒) 0.16 √ √ √
    0.20 √ √ √ √
    0.25 √ √ √ √
    0.32 √ √ √ √
    输送量Q(米3/时) 11-22 15-30 23-46 46-74
    电动机功率(千瓦) 1.5 √ √
    2.2 √ √ √
    3.0 √ √ √
    4.0 √ √ √
    5.5 √ √ √ √
    7.5 √ √ √ √
    11/10   √ √ √
    15/13   √ √ √
    18.5/17     √ √
    22       √
    30       √
    **大输送高度H(米) <30
    安装角度 300 650 600 900

    （三）MZ型埋刮板输送机
    MZ型埋刮板输送机主要参数:

    型号 MZ16 MZ20 MZ25
    垂直段机槽宽度B(毫米) 160 200 250
    垂直承载段机槽高度h毫米 120 130 160
    垂直空载段机槽高度h毫米 130 140 170
    刮板链条 链条节距t(毫米) 100 125 160
    链条型式和代号

    模锻链
    DL10

    		 模锻链
    DL12.5    		 模锻链
    DL16
    刮板型式和代号 V型 V1型 V2型
    链条速度U(米/分) 0.16 √ √
    0.20 √ √ √
    0.25 √ √ √
    0.32 √ √ √
    输送量Q(米/时) 11-22 15-30 29-46
    电动机功率(千瓦) 3.0 √ √
    4.0 √ √ √
    5.5 √ √ √
    7.5 √ √ √
    11/10 √ √ √
    15/13 √ √ √
    18.5/17   √ √
    22   √ √
    30     √
    **大输送高度H(米) <20
    上水平部分**大长度(米) <30
